연소 및 제어시스템
Burner

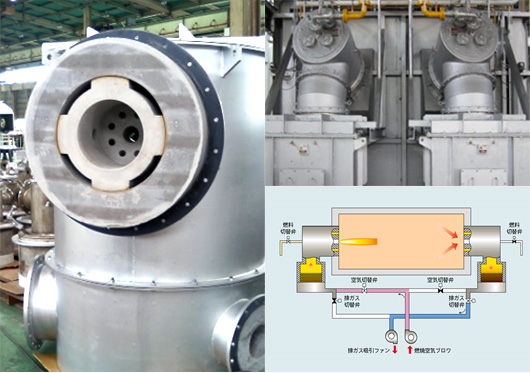

- Regenerative Burner (축열식 버너)
- Regenerative Burner는 로내에서 배출되는 배기가스로 부터 폐열을 회수하여 연소공기를 예열시켜 일반 버너나 열교환기를 사용하는 버너에 비해 괄목할 만큼 효율을 크게 증가시킨다. NOx는 일반 버너에 비교되지 않을 만큼 극히 적게 배출된다. 다양한 고온로에 사용되는 버너로 연료 비용을 매우 많이 절감시킨다.
- 제어개념 한쪽의 버너가 축열기에서 열 교환한 고온 예열 공기로 연소하고 있는 동안, 다른 쪽의 버너는 배기구의 역할을 하여, 폐열을 축열기에 비축한다. 설정 시간이 경과하면, CYCLE VALVE를 전환하여 연소와 배기를 바꾼다. 이 전환을 반복함으로써, 각각의 축열기의 공기 출구 온도는 로온에 가까운 고온까지 예열된다. 한편, 축열기 출구의 배기 가스 온도는 200 ~ 250℃정도가 된다.

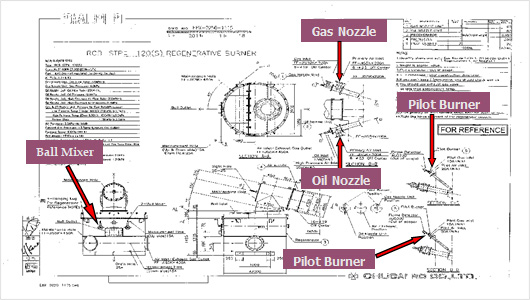

- NEW 타입 축열식 버너 (RCB-STP DUAL FUEL 타입) 외형
-
NEW 타입 축열식 버너 특징
버너 뒷부분의 Maintenance Hole에서 청소하는 구조로서 Maintenance성이 상당히 우수함
신기능의 Ball Mixer 장착으로 인해 축열체(Alumina Ball)의 청소 및 교환 주기가 월등히 늘어남
저 NOx 타입으로 환경적으로 우수함
연료 겸용(GAS & OIL) 버너로 사용 가능

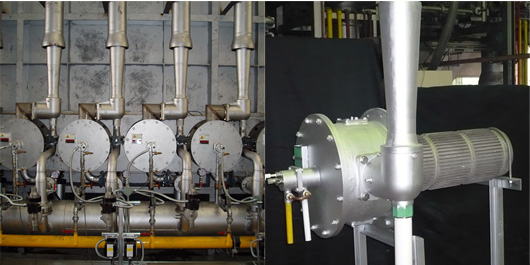

- Self-Recuperator Burner (자기열교환 방식 버너)
-
초고효율
버너에 내장된 독특한 형상의 열교환기에 의해 간단하게 고온예열공기를 얻을 수 있어, 대폭적인 에너지 절감을 실현
고속분류화염의 교반 효과에 의한 균일한 로온분포 가능 -
저공해
로내 확산 연소와 자기 배기가스 순환 방식에 의한 초 저 NOx 배출
저로온에서 발군의 연소 안정성으로 CO의 발생을 억제 -
SIMPLE
ON-OFF 제어의 채용으로 복잡한 제어기기가 불필요
점검이 간단한 SIMPLE한 구조 -
월등한 연료 절감
고효율의 폐열회수 기능과 시간비례제어 및 배기제어에 의한 정확한 연소제어, 또한 양호한 로온분포에 의한 열효율의 향상에 의해 대폭적인 연료 절감을 실현
비 폐열회수 버너 대비 약 40~45% 의 연료 절감 실현 (로온 1,100℃의 경우)
- Industrial Burner (일반 산업용 버너)
-

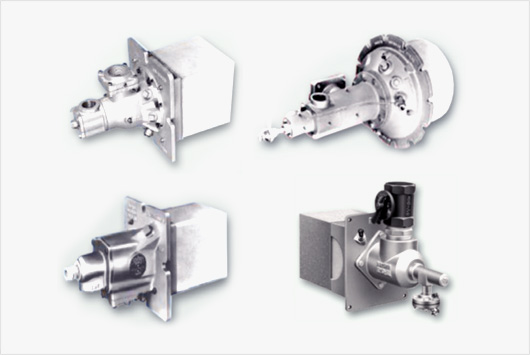

다목적 Burner
-

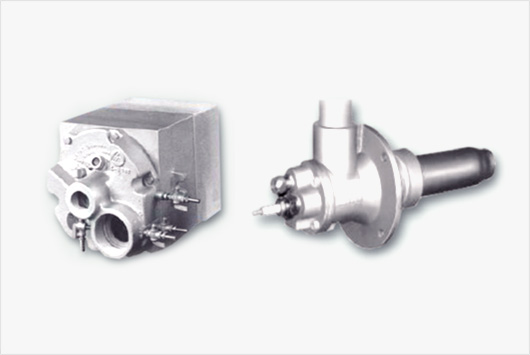

고속용 Burner
Control System

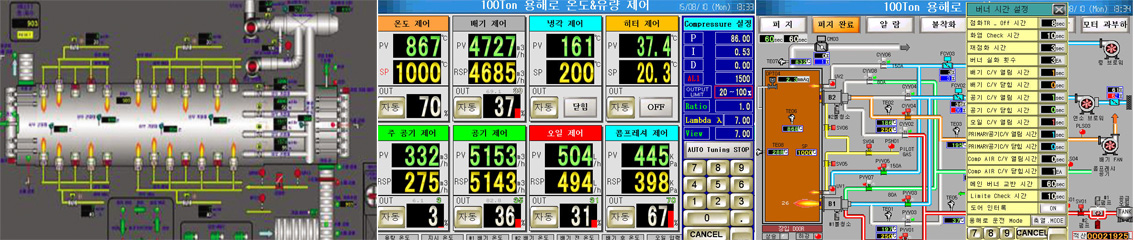

- HMI SYSTEM
- 전체 운전 상태의 일괄 조회 및 제어가 가능하도록 구성 가능
그룹별 2 Sever & 다수 Client 의 개방형 구조 가능
그룹제어실에서의 현장 제어 PANEL의 각종 변수 및 설정 값 변경 가능
현재의 온도, 유량, 압력 등 설정 값 및 Event, Alarm 등의 DATA를 중앙제어실의 HMI에서 관리 가능
외부에서 원격제어를 이용한 시스템 유지 및 관리 가능

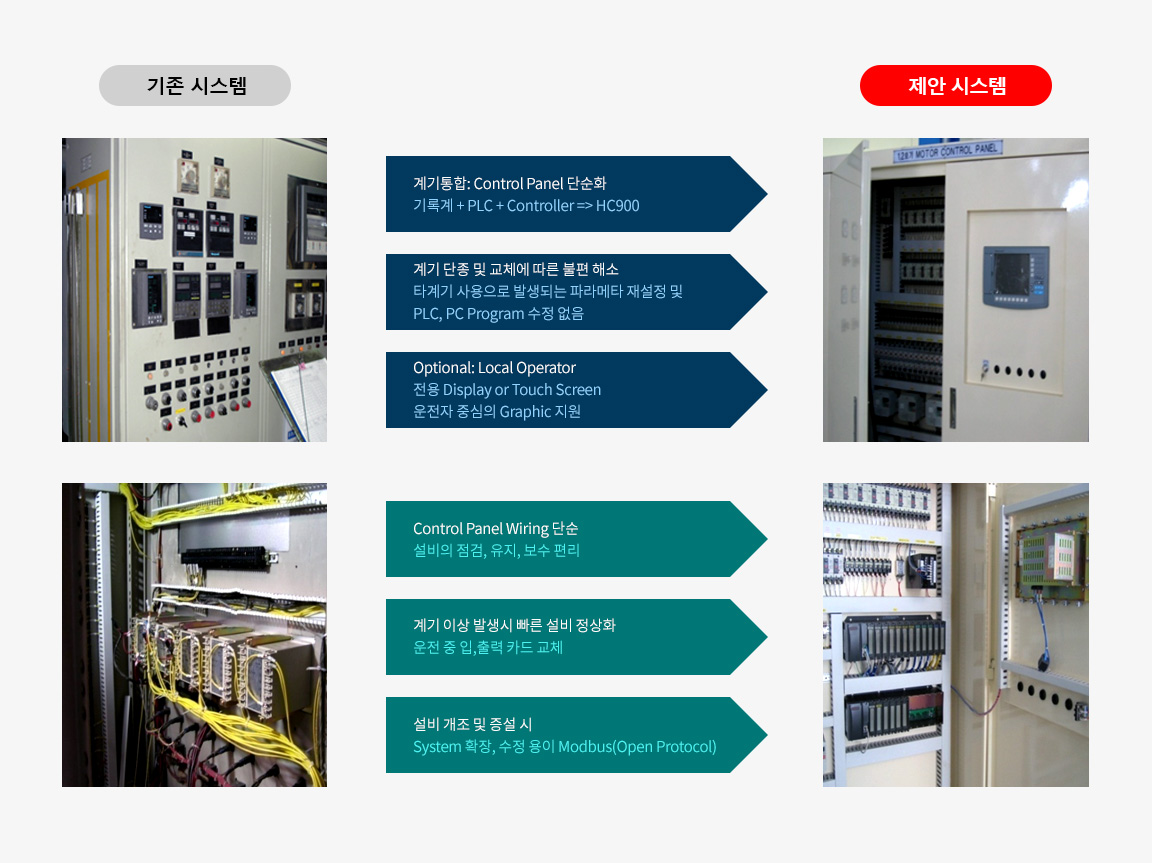

- 계장 System
