로압담파 모터개선
- 1. 목적

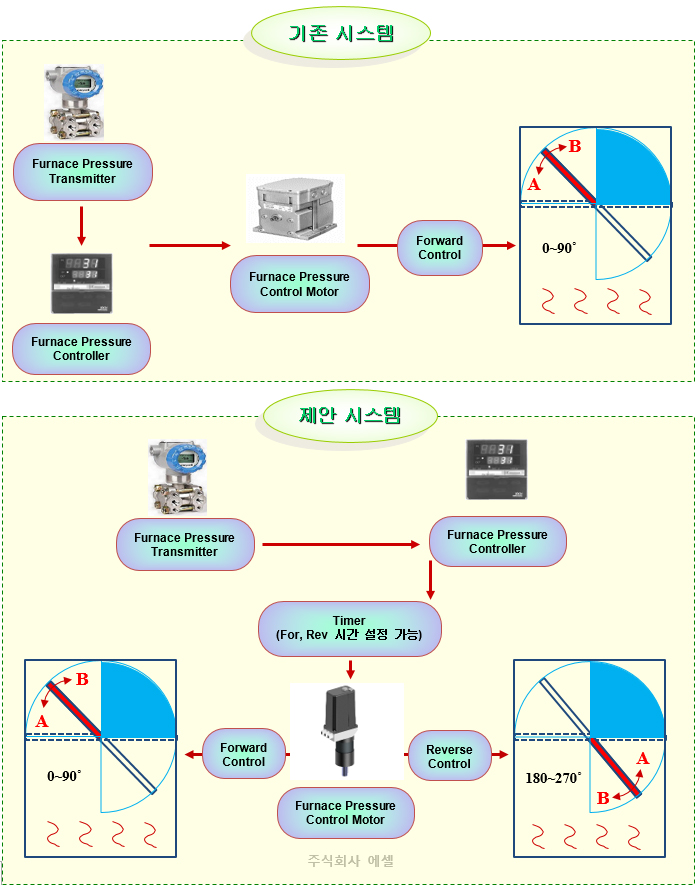

- Damper의 회전 각도를 0~270도로 제어하는 시스템으로 변경하여 Damper 수명을 연장시키고자 함.

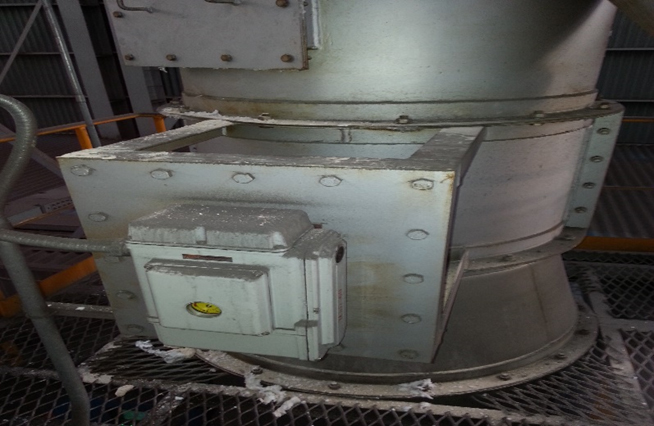

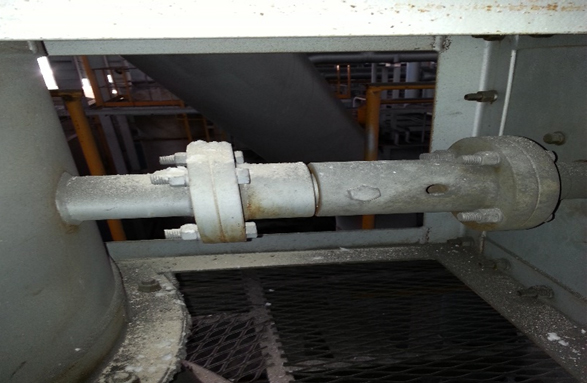

- 2. 기존 <로압 Damper 및 Control Motor> 현황
- 2-1. 고온에 지속적인 노출로 인해 Damper Plate, Shaft 등의 손상, 파손이 자주 발생하여 교체 주기가 짧음.
- 2-2. 이에 따른 원활치 못한 로압 제어로 인해 열 손실 발생 및 고가의 연료비 부담이 발생함.
- 2-3. Damper의 짧은 교체 주기로 인해 생산 일정 차질 및 과다한 유지, 보수비 발생.
- 3. <로압 Damper 및 Control Motor> 의 개선안

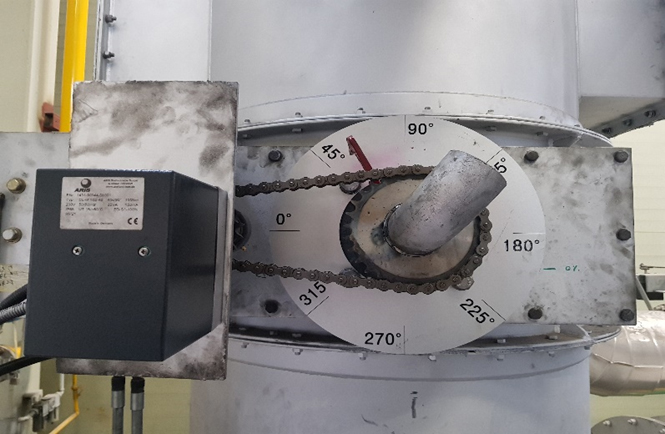

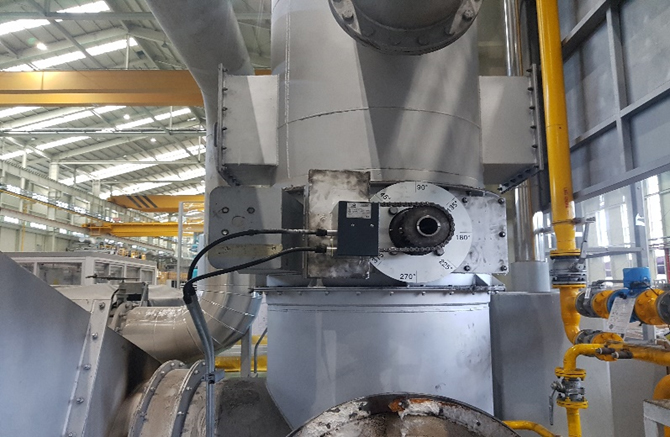

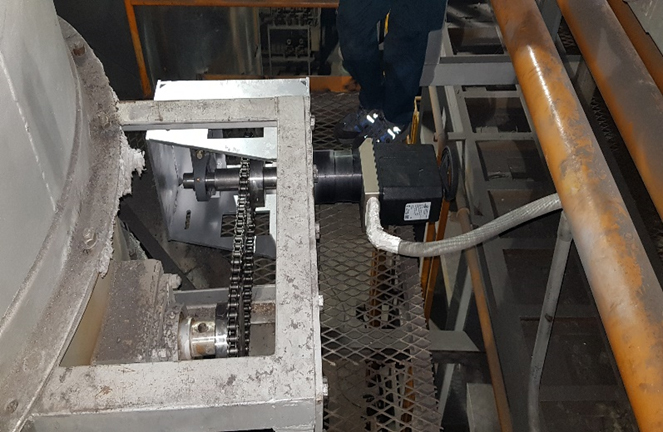

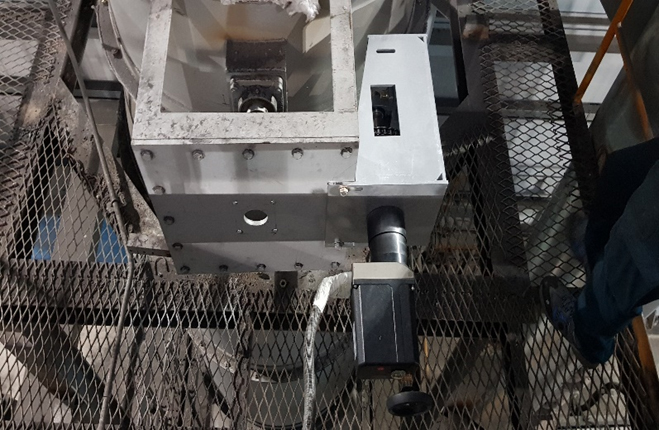

- 3-1. 로압 Damper와 Control Motor를 직결 방식이 아닌 Chain-Sprocket 방식으로 연결하여 일정 시간(예, 6시간 혹은 12시간)의 간격으로 180도 또는 270도 각도로 Damper를 회전시켜 Damper Plate의 수명을 연장시킴.
- 3-2. Motor 설치 장소가 고온일 경우 제어 카드(4~20mA용 외장형 카드) 별도 설치 가능
- 4. 적용처
- - 알루미늄 용해로, 단조가열로, 열처리로 등
